[照相机] 4600万像素的尼康Z7做工如何 掰开揉碎给你看

 [复制链接]
  本文来自蜂鸟网
  去年我们曾发布过一篇《索尼α7RIII的做工如何 掰开揉碎给你看》的文章,文章的内容是一个叫Ilija Melentijevic的网友对索尼α7RIII进行详细拆解的过程。如今这个团队的另外一名成员Pat Nadolski对尼康最新发布的无反光镜全画幅旗舰相机Z7进行了同样的拆解过程,所以这款在机身设计上有了颇大变化的尼康首款全画幅微单到底做工如何,机身里都有哪些明堂,不妨来看看拆解的这些照片。
正待拆解的尼康Z7
首先从尼康Z7的底座开始
尼康Z7的底盘被拆解开来
  与α7RIII非常相似,进行拆解也是先从底板开始。
电池固定夹子
  小心拧开电池固定夹,如果电池固定夹攻击您,我们将不承担任何责任。
端口螺丝
  尼康Z7左边的端口处有很多螺钉。
电子取景器的螺丝
  取下电子取景器的4枚螺丝。
XQD卡槽的螺丝
  另一侧的在XQD卡槽下的螺丝。值得注意的是,由于缺少双卡插槽,因此尼康Z7需要严格控制相机的公差。
小心地抓住Z7的握把侧面
  这部分是尼康的传统,并有大大增强之势。揭开这部分会发现下面是一个互锁的框架,所以也必须将其分开以将相机分解。
打开尼康Z7的背面
  将尼康Z7的背面打开,露出了许多电子元件,其中一些电子元件甚至在2018年的其他版本中也没见过。在这一部分,作者比较惊讶于这部分的做工简单,因为他们并没有看到α7RIII中存在的隔热层和散热带层,他们也不清楚这是好事还是坏事?
分离连接器
  分离几个连接器后,可以将尼康Z7的背板和LCD从板上松开。
继续做分离工作
  分开剩余的连接器并拆下固定电路板的所有螺钉。
将连接器和主板分离
  拆开连接器之后,尼康Z7的主板就露出来了。能够看出Z7只有一块没有太疯狂的板子,另外有许多重叠的连接器可以产生相当多的带状电缆,但是它们可以被抬起以露出更多隐藏的螺钉。
尼康Z7的主板正面
  首先来一张主板正面的特写,能够肯定的是顶部附近的一些连接器绝对是新的。
尼康Z7的主板背面
  再来一张尼康Z7主板的背面照片,从中我们能看出尼康在一张XQD卡或两张SD之间做出了艰难的决定。从我们上次的拆解中可以看出,α7RIII的双SD卡插槽几乎不适合主板,却依然搭载了双SD卡槽,尼康在这里只有一个卡槽,但这是一个有争议的话题。只有时间会告诉我们答案。
尼康Z7内部纷繁的排线
镜头安装环
  当我们取下镜头安装环时,能够看到镜头安装环周围的橡胶剥离开来。
EVF屈光度内的螺丝
  不要忘记隐藏在EVF屈光度内的秘密螺丝。
分离主要组件
  相机现在分解为主要组件。

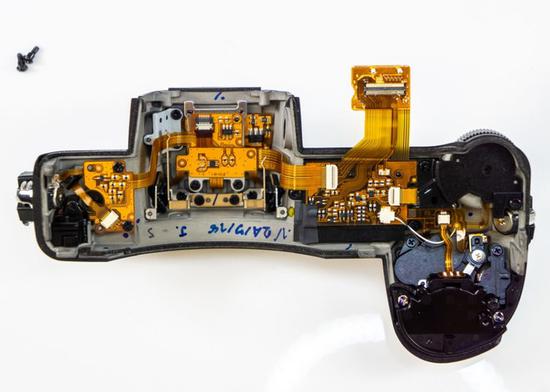

尼康Z7顶部的详细外观
  在我们继续之前,在顶部的一个详细的外观。
现在正在分离传感器和振动器组件。
尼康Z7的传感器组件
  拆下传感器组件可以看到耳机和麦克风插孔的独立组件,这一点与α7RIII很像。

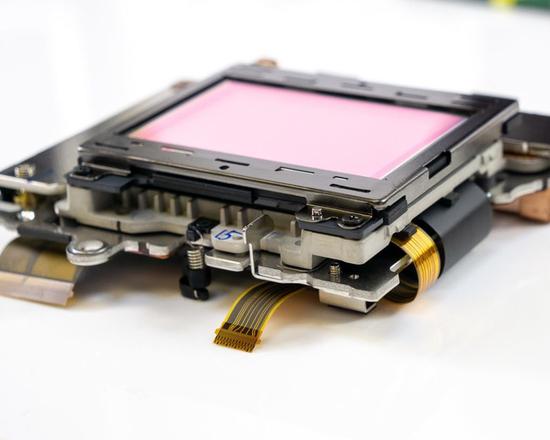

尼康Z7的传感器组件
  最后,包括完整的传感器组件,IBIS振动器。
尼康Z7的振动器
  我们惊讶地发现,与索尼以及其他机器相比,尼康Z7的振动器本身并没有太大变化。尽管如此,尼康仍然声称CIPA图像稳定等级为5级,而α7RIII则声称为5.5级。
图片说明
  另一个独特的方面:Z7传感器的盖玻片厚度约为索尼的一半,厚度为1.1毫米。这意味着尼康使用卡口转换器镜头能够获得更好的性能。如果您是徕卡镜头(或其他传统镜头)发烧友,我们的超薄转换尺寸可达0.2mm,相机仍将从改装服务中受益匪浅。

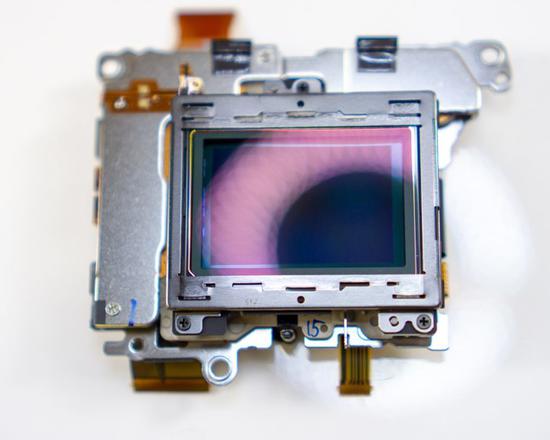

尼康Z7的传感器
  尼康Z7的传感器看起来像是一款全光谱的红外热像仪,这一块我们将在红外和紫外光学系统中进行测试,敬请关注。
尼康Z7的拆解基本结束
  从拆解来看,尼康Z7内外都是一款漂亮的相机,与其他无反光镜相比,它的简洁性让我们感到惊讶。设计方面,它似乎从α7RIII中获得了一些设计指南,但它仍然是一款独特的相机。尼康Z7会是全画幅无反光镜相机的新标准吗?这里我们不下结论,因为时间会说答案。佳能和松下等数码单反相机巨头正在进入这一片竞技场,富士也宣布推出另一款较小的中画幅无反光镜相机,无反光镜的微单相机之战这只是刚刚开始。
